本次試驗中對于金剛石切割片的主軸轉速的測量是通過讀取旋轉編碼器的脈沖頻率，并根據脈沖頻率與轉速的關系間接測量。

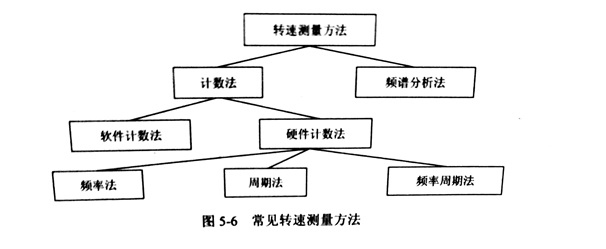

轉速的測量方式有多種，其中較為常見的測量方法有以下幾種，如圖5-6所示。
1. 硬件計數法的測量精度取決于脈沖個數;
2. 軟件計數法是將模擬信號化為數字信號，然后經過軟件處理獲得轉速，但是對離散后的采樣序列處理中然有大小不定的誤差;
3. 頻譜分析法是將采集的信號進行傅里葉變換，這樣雖然以減少脈沖誤差， 但是由于運算速度滯后， 而且容易受干擾。
本試驗采用頻率法對玻化磚鋸片進行轉速測量，該方法適用于高速測量。將編碼器與主相連，獲得數字脈沖， 經采集卡采集后傳送到 PC 進行處理, 基本過程如圖5-7所示。選用的增量型旋轉編碼器 E6B2-CWZ6C 每轉脈沖數為1000個, 由于脈數大，所以測量精度相對較高。
