昌利鋸片專利：一種新型散熱金剛石鋸片
2017-1-11 10:53:11 次瀏覽
申請人：湖北昌利超硬材料有限公司
發明人：顧駿 朱華磊 郭杰華 李永輝
本實用新型涉及一種新型散熱鋸片，包括基體，所述基體中心設有圓形貫穿孔，所述基體一側設有若干輪式凸起，所述輪式凸起之間設有第一凹槽，所述輪式凸起一側設有圓環，且所述輪式凸起設于所述圓環內腔，所述圓環一側設有不規則V型凹槽，所述不規則V型凹槽內設有焊粉溶劑，所述焊粉溶劑一側設有金剛石，所述金剛石通過所述焊粉溶劑固定連接所述基體，所述圓環、輪式凸起、第一凹槽與不規則V型凹槽一側均噴涂有烤漆，不僅可以使用感應加熱機一次加工多個鋸片，增加生產效率，而且所述金剛石濃度分布均勻，鋸片鋒利性和鋸切效率高，制造難度和生產成本低，適合大批量生產，生產設備結構簡單，鋸片使用壽命長，設計合理，使用性能強。
主權利要求：

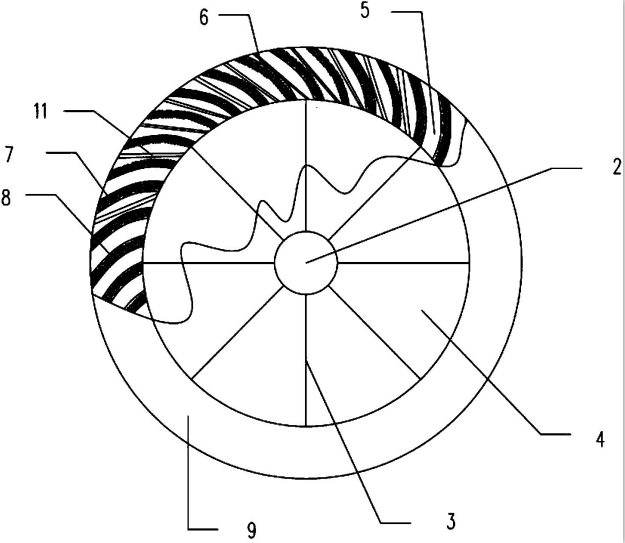

1、一種新型散熱鋸片，包括基體(1)，其特征在于，所述基體(1)中心設有圓形貫穿孔(2)，所述基體(1)一側設有若干輪式凸起(3)，所述輪式凸起(3)之間設有第一凹槽(4)，所述輪式凸起(3)一側設有圓環(5)，且所述輪式凸起(3)設于所述圓環(5)內腔，所述圓環(5)一側設有不規則V型凹槽(6)，所述不規則V型凹槽(6)內設有焊粉溶劑(7)，所述焊粉溶劑(7)一側設有金剛石(8)，所述金剛石(8)通過所述焊粉溶劑(7)固定連接所述基體(1)，所述圓環(5)、輪式凸起(3)、第一凹槽(4)與不規則V型凹槽(6)一側均噴涂有烤漆(9)，所述基體另一側設有導流槽(10)，所述不規則V型凹槽(6)一側設有散熱槽(11)。
2、根據權利要求1所述一種新型散熱鋸片，其特征在于：所述基體(1)材質為優質帶鋼。
3、根據權利要求1所述一種新型散熱鋸片，其特征在于：所述基體(1)中F+P、S+F+P組織晶粒度為6.5-8級，脫碳層≤0.1mm，帶狀組織為0級。
4、根據權利要求1所述一種新型散熱鋸片，其特征在于：所述基體(1)頂部與底部均設有所述輪式凸起(3)、第一凹槽(4)、不規則V型凹槽(6)與金剛石(8)。
5、根據權利要求1所述一種新型散熱鋸片，其特征在于：所述金剛石(8)均勻分布于所述不規則V型凹槽(6)內。
關鍵詞：昌利鋸片,金剛石鋸片
